Co to jest rezystor?
Rezystor, znany także jako opornik, odgrywa kluczową rolę jako pasywny element w obwodach elektrycznych. Jego podstawowym zadaniem jest regulowanie przepływu prądu elektrycznego. Skonstruowany z materiału, który utrudnia przepływ energii, powoduje spadek napięcia w danym obwodzie.
Rezystancja, mierzona w omach (Ω), jest istotnym parametrem, który charakteryzuje te urządzenia. Rezystory cechują się niezwykłą wszechstronnością i są wykorzystywane w wielu różnorodnych układach elektronicznych, takich jak:
- dostosowywanie poziomu prądu,
- dostosowywanie poziomu napięcia,
- dzielniki napięcia,
- filtry sygnałowe.
Co więcej, rezystory zamieniają energię elektryczną na ciepło, co jest wynikiem działania prawa Ohma; zgodnie z nim, natężenie prądu jest proporcjonalne do napięcia przy stałej wartości rezystancji. Warto dodać, że nie posiadają one polaryzacji, co sprawia, że ich podłączenie do obwodu może być dowolne. W połączeniach szeregowych ich całkowita rezystancja rośnie, podczas gdy w konfiguracji równoległej maleje. Niezawodność oraz szeroki wachlarz zastosowań czynią je niezbędnymi komponentami nowoczesnej elektroniki.
Jakie są podstawowe parametry rezystora?
Zrozumienie podstawowych parametrów rezystora jest niezbędne do oceny jego właściwości oraz zastosowań w obwodach elektronicznych. Najważniejszym z tych wskaźników jest rezystancja, której wartość mierzona jest w omach (Ω). To właśnie ten parametr określa opór, jaki stawia przepływającemu prądowi. Ilość prądu, którą może prowadzić rezystor, zależy bezpośrednio od napięcia, które na niego działa.
Kolejnym kluczowym aspektem jest moc znamionowa, czyli maksymalna moc, jaką rezystor potrafi rozproszyć, unikając przy tym uszkodzenia. Ten parametr wyrażany jest w watach (W) i jego odpowiedni dobór jest ważny, aby zapobiec przegrzaniu urządzenia. Nie możemy też zapomnieć o tolerancji, która określa dopuszczalne odchylenie rzeczywistej rezystancji od wartości nominalnej; zazwyczaj jest wyrażana w procentach. Im wyższa tolerancja, tym większa precyzja wykonania rezystora.
Warto również zwrócić uwagę na współczynnik temperaturowy rezystancji, który wskazuje, jak rezystancja zmienia się w zależności od temperatury otoczenia. Typowe wartości tego wskaźnika mieszczą się w zakresie od -100 ppm/°C do +100 ppm/°C. Co więcej, niektóre rezystory mogą charakteryzować się indukcyjnością oraz pojemnością pasożytniczą, co ma szczególne znaczenie w zastosowaniach o wysokich częstotliwościach. Stabilność parametrów również jest istotna – wpływa bowiem na trwałość oraz niezawodność tych komponentów.
Dzięki powyższym informacjom można skutecznie dopasować rezystory do konkretnych potrzeb w elektronice, co jest kluczowe dla poprawnego funkcjonowania całego obwodu.
Jak można oznaczyć parametry rezystora?
Oznaczanie parametrów rezystora najczęściej odbywa się za pomocą kolorowego kodu, znanego jako kod paskowy. Składa się on z kilku pasków w różnych kolorach umieszczonych na obudowie rezystora. Każdy z tych kolorów odpowiada określonej cyfrze oraz mnożnikowi, co ułatwia odczytanie nominalnej rezystancji.
W standardowym kodzie paskowym znajdują się zazwyczaj 4 lub 5 pasków: pierwsze dwa lub trzy reprezentują cyfry, czwarty wskazuje mnożnik, a piąty, jeżeli występuje, określa tolerancję. Dla rezystorów do montażu powierzchniowego (SMD) wykorzystuje się kod numeryczny lub literowo-numeryczny, co ułatwia identyfikację wartości w kompaktowych układach.
Dla przykładu, rezystory SMD mogą mieć oznaczenia takie jak „0603” lub „0805”, które odnoszą się do ich wymiarów obudowy oraz wartości elektrycznych. Producenci dołączają również szczegółowe dokumentacje techniczne, które zawierają istotne informacje na temat rezystancji, tolerancji, współczynników temperaturowych i innych ważnych parametrów.
Takie materiały są niezbędne zarówno dla inżynierów, jak i dla hobbystów zajmujących się elektroniką, ponieważ pozwalają na prawidłowy dobór i zastosowanie rezystorów w różnorodnych aplikacjach.
Jak działa rezystor w obwodzie elektrycznym?
Rezystor w obwodzie elektrycznym pełni istotną rolę, ograniczając ilość przepływającego prądu. Gdy prąd przechodzi przez ten element, napotyka opór, co skutkuje spadkiem napięcia. Prawo Ohma mówi, że napięcie (U) na rezystorze można obliczyć, mnożąc natężenie prądu (I) przez rezystancję (R), co wyraża wzór U = I * R.
Rezystory są niezbędne do zapewnienia bezpieczeństwa w obwodach elektrycznych oraz do utrzymania odpowiednich natężeń prądu. Na przykład, w obwodzie z diodą LED rezystor jest kluczowym elementem, ponieważ:
- ogranicza przepływ prądu,
- chroni diodę przed ewentualnym uszkodzeniem.
Ważnym aspektem funkcjonowania rezystora jest to, że podczas jego pracy część energii elektrycznej zamienia się w ciepło. Ta przemiana przyczynia się do dalszego spadku napięcia, co jest kluczowe dla stabilności działania różnorodnych urządzeń elektronicznych.
Na rynku dostępne są różne typy rezystorów, które różnią się właściwościami takimi jak:
- tolerancja,
- moc znamionowa.
Właściwy dobór tych elementów ma bezpośredni wpływ na efektywność całego systemu elektronicznego.
Co to jest prawo Ohma a rezystor?
Prawo Ohma stanowi fundamentalną zasadę w świecie obwodów elektrycznych, którą można przedstawić w przystępnym wzorze: U = I * R. W tej relacji napięcie (U) na rezystorze jest ściśle związane z:
- natężeniem prądu (I) przepływającym przez niego,
- rezystancją (R) danego elementu.
Rezystor pełni istotną funkcję, gdyż ogranicza płynący prąd w obwodzie, co prowadzi do spadku napięcia. Dzięki zastosowaniu prawa Ohma możemy uzyskać stabilność w różnych obwodach. Na przykład, zmieniając wartość napięcia zasilania, mamy możliwość obliczenia odpowiedniej rezystancji oraz przewidzenia, jak zmieni się natężenie prądu.
Rezystory znajdują wiele zastosowań, co jest kluczowe dla prawidłowego funkcjonowania układów elektronicznych. W praktyce prawo Ohma wykorzystuje się w projektowaniu rozmaitych konfiguracji, takich jak:
- dzielniki napięcia,
- obwody o ograniczonym prądzie.
Te elementy nie tylko kontrolują przepływ energii, ale również chronią inne komponenty przed nadmiernym natężeniem, co jest istotne dla zachowania ich żywotności. W ten sposób, rezystory odgrywają znaczącą rolę w efektywnym zarządzaniu energią elektryczną w różnych układach.
Jakie są typy łączenia rezystorów?
Rezystory można łączyć w obwodach na dwa podstawowe sposoby: szeregowo i równolegle.
W przypadku połączenia szeregowego całkowita rezystancja (Rz) jest sumą rezystancji wszystkich rezystorów, co można zapisać jako Rz = R1 + R2 + …. Tego rodzaju konfiguracja zwiększa opór, co ogranicza przepływ prądu. Napięcie dzieli się na poszczególne rezystory zgodnie z ich rezystancją.
Z kolei podczas łączenia równoległego odwrotność całkowitej rezystancji zastępczej (1/Rz) stanowi sumę odwrotności rezystancji poszczególnych elementów, zapisując to jako 1/Rz = 1/R1 + 1/R2 + …. W tym przypadku całkowity opór jest mniejszy, a napięcie na każdym rezystorze pozostaje stałe.
Dla bardziej zaawansowanych zastosowań rezystory można łączyć w różnorodne konfiguracje, takie jak:
- dzielniki napięciowe – składają się z dwóch lub więcej rezystorów połączonych szeregowo i służą do podziału napięcia,
- dzielniki prądowe – wykorzystują połączenie równoległe, co umożliwia efektywny podział prądu.
Wybór odpowiedniego sposobu łączenia rezystorów ma znaczący wpływ na właściwości obwodu elektrycznego, co jest kluczowe w projektowaniu układów elektronicznych. Zrozumienie różnorodnych metod łączenia rezystorów wspiera inżynierów w skutecznym konstruowaniu systemów z optymalnym podziałem napięcia i prądu, co przyczynia się do lepszego działania urządzeń.

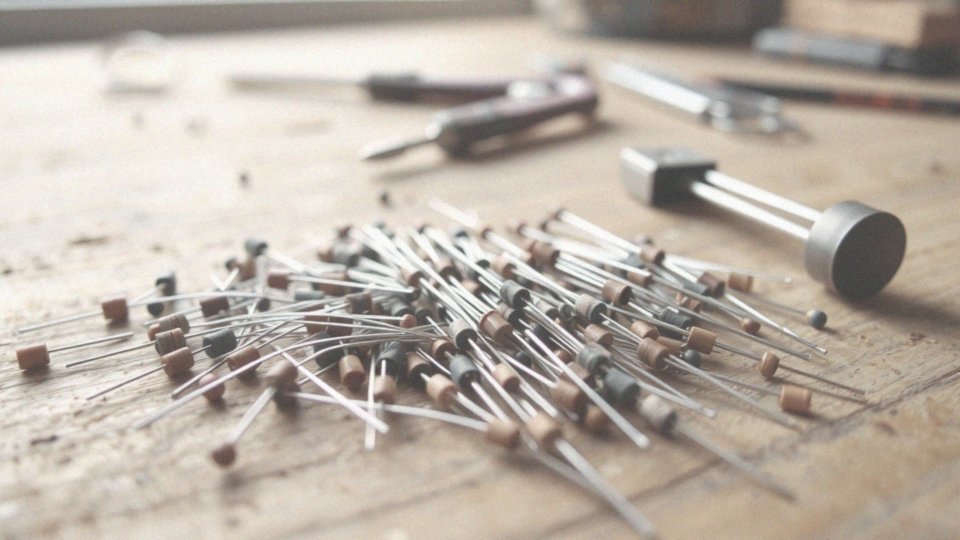

Dlaczego rezystor nie ma polaryzacji?
Rezystory charakteryzują się brakiem polaryzacji, co oznacza, że kierunek przepływu prądu nie ma wpływu na ich funkcjonowanie. Ich rezystancja pozostaje niezmienna, niezależnie od kierunku, w jakim płynie prąd. Ta właściwość znacząco ułatwia projektowanie i instalację obwodów elektrycznych, ponieważ użytkownicy mogą z łatwością montować rezystory, nie martwiąc się o właściwe podłączenie.
Dodatkowo, brak polaryzacji sprawia, że są one mniej podatne na uszkodzenia, które mogłyby wystąpić na skutek odwrotnego połączenia, co jest szczególnie istotne w przypadku mylących konfiguracji obwodów. Rezystory pełnią kluczową rolę jako pasywne elementy, regulując przepływ prądu i stając się nieodzowne w takich aplikacjach jak:
- dzielniki napięcia,
- filtry sygnałowe.
Co więcej, elastyczność ich zastosowania wzrasta dzięki możliwości łączenia ich zarówno w układzie szeregowym, jak i równoległym. To sprawia, że są niezwykle wszechstronne i proste w użyciu w różnych projektach elektronicznych.
W jaki sposób rezystor dzieli napięcie w obwodzie?
Rezystory pełnią kluczową rolę jako składniki dzielnika napięciowego w obwodach elektrycznych. Gdy są połączone szeregowo, napięcie wejściowe dzieli się zgodnie z ich opornościami, co powoduje, że na każdym z rezystorów występuje niższe napięcie. Na przykład, w dzielniku napięciowym z dwoma rezystorami o wartościach 2 Ω i 3 Ω, napięcie zostaje rozdzielone w stosunku 2:3.
Tego typu dzielniki mają szczególne znaczenie w licznych zastosowaniach elektronicznych, gdzie często zachodzi potrzeba redukcji napięcia. W obwodach audio rezystory są wykorzystywane do:
- regulacji głośności,
- dokładnego pomiaru napięcia,
- co jest niezbędne w diagnostyce.
Dzięki temu rezystor staje się niezastąpionym elementem, który wpływa na parametry napięcia w różnych układach elektronicznych.
Jak rezystor zamienia energię elektryczną w ciepło?
Rezystory mają kluczową rolę, ponieważ przekształcają energię elektryczną w ciepło, co jest efektem Joule’a. Gdy prąd przepływa przez taki element, napotyka opór, który generuje tarcie i prowadzi do wydzielania ciepła. Ilość wytwarzanego ciepła jest uzależniona od rezystancji oraz natężenia prądu. Im wyższe wartości obu parametrów, tym większa moc strat, co można wyrazić równaniem P = I²R. Ciepło, które się wydziela, przekazuje się do otoczenia, co z kolei wpływa na wzrost temperatury samego rezystora. To niezwykle istotne przy doborze odpowiedniej mocy.
Dokładne obliczenia oraz efektywne zarządzanie wymianą ciepła stają się kluczowymi elementami procesu, pozwalającymi uniknąć przegrzania oraz ewentualnych uszkodzeń urządzenia. Ma to znaczący wpływ na jego wydajność oraz stabilność w obwodach elektrycznych. Dlatego należy zwracać szczególną uwagę na odpowiednie wykorzystanie rezystorów w kontekście ich mocy znamionowej, co jest fundamentalne dla projektowania bezpiecznych i funkcjonalnych systemów elektronicznych.
Jak określić maksymalną moc rezystora?
Aby ustalić maksymalną moc rezystora, ważne jest, aby zgłębić jego właściwości oraz sposób działania. Ta maksymalna moc, nazywana mocą znamionową, wskazuje, ile ciepła rezystor jest w stanie rozproszyć, nie narażając się na uszkodzenie. Wartość ta, wyrażana w watach (W), zależy od:
- konstrukcji,
- użytych materiałów,
- przeznaczenia rezystora.
Aby uniknąć jego przeciążenia, warto obliczyć moc wydalaną w obwodzie, co można osiągnąć za pomocą dwóch podstawowych wzorów:
- P = I² * R, gdzie I to natężenie prądu, a R oznacza rezystancję,
- P = U² / R, gdzie U to napięcie.
Powinieneś zawsze upewnić się, że obliczona moc nie przekracza maksymalnej mocy znamionowej, aby zapobiec przegrzaniu. Nie należy również zapominać o temperaturze otoczenia, która ma wpływ na zdolność rezystora do oddawania ciepła. Wyższe temperatury mogą ograniczać możliwość rozproszenia mocy przez rezystor. Dlatego kluczowe jest staranne dobranie odpowiedniego rezystora, jak i zapewnienie mu optymalnych warunków pracy, co ma wpływ na integralność obwodu oraz niezawodność całego systemu elektronicznego.
Jakie są zastosowania rezystora w elektronice?
Rezystory pełnią niezwykle istotną rolę w świecie elektroniki. Ich głównym zadaniem jest ograniczanie natężenia prądu, co chroni inne elementy obwodu przed uszkodzeniami spowodowanymi zbyt dużym prądem. W obwodach elektronicznych działają również jako dzielniki napięcia, pozwalając na osiągnięcie pożądanych wartości. Na przykład, w układach audio ich obecność wpływa na:
- regulację głośności dźwięku,
- dostosowanie jasności w kontekście oświetleniowym,
- kontrolowanie siły nawiewu w wentylatorach,
- separację różnych częstotliwości sygnału w filtrach RC,
- stabilizację oscylacji w obwodach oscylacyjnych.
Co więcej, rezystory są także wykorzystywane do tworzenia obciążeń, co jest niezbędne dla prawidłowego funkcjonowania układów wzmacniających. W skrócie, rezystory to kluczowe elementy zabezpieczające i regulujące działanie obwodów elektrycznych, które przyczyniają się do ich efektywności.
